Kattava opas kuituoptisiin jatkosuojakoteloihin

Kuituoptiset jatkosuojukset ovat kriittisiä komponentteja nykyaikaisessa tietoliikenteessä, sillä ne takaavat luotettavan yhteyden suojaamalla kuituoptisia jatkoksia ympäristövaaroilta. Olivatpa ne asennettu vaativiin ulko- tai sisätiloihin, nämä suojukset turvaavat kuituverkkojen eheyden. Tässä oppaassa tarkastellaan kuituoptisten jatkosuojuksien perusteita, niiden tyyppejä, valintaperusteita, asennusmenetelmiä ja uusia trendejä, ja tarkoituksena on auttaa verkkoinsinöörejä ja hankinta-asiantuntijoita tekemään perusteltuja päätöksiä.

Mikä on kuituoptinen jatkosuojus?

Kuituoptinen jatkosuojus, joka tunnetaan myös kuituoptisena jatkoskotelona, on laite, joka on suunniteltu suojaamaan kuituoptisia jatkoksia ja takaamaan turvalliset liitännät sekä sisä- että ulkotiloissa. Nämä suojukset suojaavat jatkoksia kosteudelta, pölyltä, UV-säteilyltä ja mekaaniselta rasitukselta, säilyttäen signaalin eheyden sovelluksissa kuten FTTH (Fiber to the Home), FTTA (Fiber to the Antenna) ja datakeskusverkot. Telcordia GR-771 -standardien mukaan luotettavan suojuksen on kestettävä ympäristörasituksia samalla, kun se mahdollistaa helpon pääsyn huoltoa varten.

Oivallus: Kuituoptiset jatkosuojukset eivät ole pelkkiä suojaavia koteloita; ne on suunniteltu täyttämään tiukat teollisuusstandardit, mikä takaa pitkäaikaisen luotettavuuden eri sovelluksissa, kaupunkilaajakaistasta maaseudun 5G-verkkoihin.

Kuituoptisten jatkosuojuksien tyypit

Kuituoptisia jatkoskoteloita on erilaisia malleja eri asennustilanteisiin. Alla on tärkeimmät tyypit:

Vaakasuorat (linjassa olevat) suojukset

Vaakasuorat suojukset, usein lieriömäisiä tai litteitä, ovat laajalti käytössä ilma- tai maanalaisissa sovelluksissa. Ne sisältävät tyypillisesti useita jatkosalustoja (esim. 12 tai 24 kuitua per alusta) ja on suunniteltu helposti avattaviksi. Esimerkiksi 96 kuidun vaakasuora suojus voi sisältää neljä 24 kuidun alustaa, mikä sopii suuritiheyksisiin verkkoihin. Nämä suojukset on valmistettu korkealujuuksisesta muovista ja ne tarjoavat vesi- ja pölysuojauksen (IP68-luokitus).

Pystysuorat (kupumaiset) suojukset

Pystysuorat eli kupumaiset suojukset ovat suositeltuja maanalaisiin sovelluksiin kompaktin, kupumaisen muotonsa ansiosta. Niissä on korkeatasoinen tiivistys estämään veden ja hyönteisten pääsyn, mikä tekee niistä sopivia vaativiin maanalaisiin ympäristöihin. Esimerkiksi kupumaisessa suojuksessa, jossa on viisi tuloaukkoa, voi olla enintään 24 jatkosta kahdella 12 kuidun alustalla.

Sisätilojen kuitujatkoskotelot

Sisätilojen kuitujatkoskotelot on suunniteltu valvottuihin ympäristöihin, kuten datakeskuksiin tai toimistorakennuksiin. Nämä kotelot asettavat etusijalle tilatehokkuuden ja helpon pääsyn äärimmäisen säänkestävyyden sijaan. Ne tukevat usein pienempiä kuitumääriä (esim. 12–48 kuitua) ja ovat yhteensopivia yksimuoto- ja monimuotokaapeleiden kanssa.

Oivallus: Sisätilojen kotelot ovat kriittisiä FTTH-verkkojen rakentamisessa, joissa kompaktit mallit ja nopea asennus ovat prioriteetteja vastaamaan kasvavaan nopean internetin tarpeeseen asuin- ja liiketiloissa.

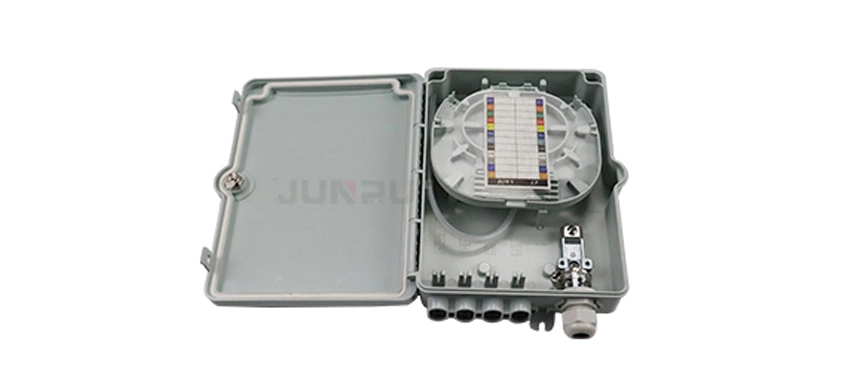

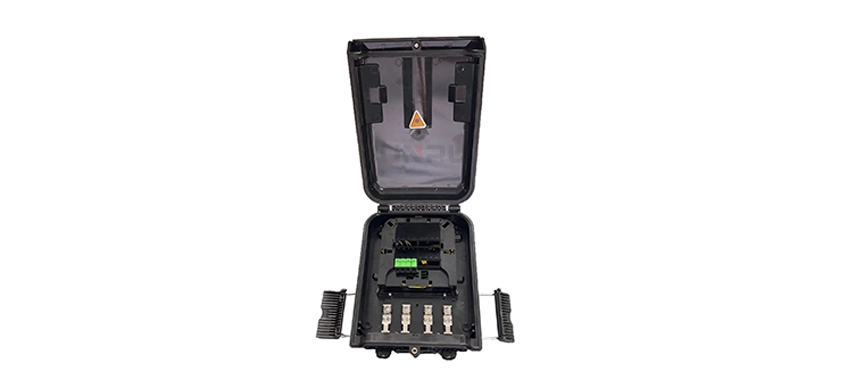

Seinään asennettavat kuitujatkoskotelot

Seinään asennettavat kuitujatkoskotelot ovat monipuolisia ratkaisuja sekä sisä- että ulkokäyttöön. Ne kiinnitetään seinään tai pylvääseen, tarjoten tilaa säästävän vaihtoehdon kaupunkiasennuksiin. Näissä koteloissa on usein modulaarinen rakenne, jonka ansiosta teknikot voivat lisätä tai muokata jatkosalustoja tarpeen mukaan.

Vedenpitävien kuituoptisten jatkosuojuksien keskeiset ominaisuudet

Vedenpitävät kuituoptiset jatkosuojukset on suunniteltu ulkokäyttöön, erityisesti ympäristöissä, joissa on kosteutta, pölyä tai äärimmäisiä lämpötiloja. Keskeisiä ominaisuuksia ovat:

IP68-luokitus: Täydellinen suoja pölyä ja pitkäkestoista vedenalaista oloa vastaan, ihanteellinen ulkokäytön kuitujatkoskoteloille.

UV-kestävä materiaali: Estää rappeutumisen pitkäaikaisesta auringonvalolle altistuksesta.

Uudelleen avattava rakenne: Mahdollistaa teknikoille pääsyn jatkoksiin tiivistystä rikkomatta.

Geelitiivistetyt portit: Parantaa vedenpitävyyttä tiivistämällä kaapelin tulokohdat.

Oivallus: IP68-luokitus on ehdoton ominaisuus ulkokäytön suojuksille, sillä se takaa luotettavuuden ääriolosuhteissa ja vähentää ylläpitokustannuksia jopa 30 % verrattuna luokittelemattomiin vaihtoehtoihin alan tutkimusten mukaan.

Oikean kuitujatkoskotelon valinta

Sopivan kuituoptisen jatkosuojuksen valinta riippuu useista tekijöistä:

Kaapelin yhteensopivuus

Varmista, että suojus tukee kaapelityyppiä (esim. yksimuoto- tai monimuotokaapeli) ja halkaisijaa. Esimerkiksi irtokuitukaapelit vaativat suojuksia, joissa on yhteensopivat porttikoot signaalihäviöiden estämiseksi.

Ympäristönsuojaus

Kuitujatkoskoteloille ulkokäytössä aseta etusijalle IP68-luokitellut, UV-kestävät suojukset. Sisätilojen kotelot saattavat tarvita vähemmän tiukkoja luokituksia, mutta niiden tulee silti suojata pölyltä ja kosteudelta.

Jatkoskapasiteetti ja skaalautuvuus

Valitse suojus, jossa on riittävästi jatkosalustoja nykyisiä ja tulevia tarpeita varten. Suurikapasiteettiset suojukset (esim. 96 kuitua) sopivat runkoverkkoihin, kun taas pienemmät suojukset sopivat tilaajayhteyksille.

Asennuksen ja huollon helppous

Valitse suojuksia, joissa on työkaluton rakenne tai esiasennetut jatkosalustat asennusajan lyhentämiseksi. Uudelleen avattavat suojukset yksinkertaistavat huoltoa, erityisesti dynaamisissa verkoissa kuten 5G-siirtoyhteyksissä.

Oivallus: Skaalautuvuus on kriittistä nykyaikaisissa verkoissa. Suojus, joka tukee modulaarista laajennusta, voi säästää jopa 20 % päivityskustannuksissa, koska se mahdollistaa tulevien kuitujen lisäyksen ilman vaihtoa.

Asennusopas kuitujatkoskoteloille

Oikea asennus varmistaa kuituoptisten jatkosuojuksien pitkäikäisyyden ja suorituskyvyn. Alla on keskeiset vaiheet eri tilanteisiin:

Ilmakaapeliasennus

• Valitse jatkoskohta: Valitse helposti saavutettavia ja turvallisia paikkoja vaarojen välttämiseksi.

• Asenna suojus: Käytä korkealujuuksista teräksistä kannatinköyttä suojuksen kiinnittämiseen sähköpylväisiin.

• Kaapelin valmistelu: Kuori ja puhdista kaapelit varmistaen, ettei kuituja vahingoiteta.

• Jatkoksen teko ja tiivistys: Aseta jatkokset alustoihin ja tiivistä portit geelillä tai mekaanisilla tiivisteillä.




Maanalainen asennus

• Valmistele asennuskohde: Varmista, että paikassa ei ole kiviä tai roskia.

• Asenna suojus: Aseta kupumainen suojus suojaavaan kammioon tai suoraan maahan.

• Tiivistä huolellisesti: Käytä vedenpitäviä tiivisteitä kosteuden pääsyn estämiseksi.

• Testaa liitännät: Varmista signaalin eheys asennuksen jälkeen.




Seinäasennus

Valitse sijainti: Valitse vakaa, helposti saavutettava seinä tai pylväs.

Kiinnitä kotelo: Käytä kiinnikkeitä suojuksen tukevaksi asentamiseksi.

Järjestä kaapelit: Asenna kaapelit siististi jatkosten rasituksen välttämiseksi.

Tiivistä ja testaa: Asenna tiivisteet ja testaa yhteys.

Oivallus: Oikea asennus vähentää signaalihäviötä jopa 15 % ja pidentää suojuksen käyttöikää, mikä tekee teknikoiden kouluttamisesta standardoituihin menetelmiin kannattavan investoinnin.

Huolto- ja vianetsintävinkkejä

Säännölliset tarkastukset: Tarkista tiivisteet ja kaapelit kulumisen varalta 6–12 kuukauden välein.

Puhdistus: Käytä kuiva- tai märkäpuhdistusmenetelmiä (esim. isopropyylialkoholia) adaptereille ja liittimille.

Signaalihäviön vianetsintä: Tarkasta jatkokset taipumien tai kontaminaation varalta OTDR-laitteella (Optical Time-Domain Reflectometer).

Uudelleen avattavat suojukset: Varmista, että tiivisteet pysyvät ehjinä suojuksen avaamisen jälkeen.

Alan trendit ja innovaatiot

Kuituoptisten jatkosuojuksien kysyntä kasvaa 5G- ja FTTH-verkkojen laajenemisen myötä. Innovaatioita ovat:

Työkaluttomat suojukset: Yksinkertaistavat asennusta ja huoltoa.

Ympäristöystävälliset materiaalit: Kierrätettävien muovien käyttö kestävän kehityksen tavoitteiden saavuttamiseksi.

Suurikapasiteettiset mallit: Tuki 144+:lle kuidulle 5G-siirtotarpeiden täyttämiseksi.

Älykkäät suojukset: Antureiden integrointi ympäristöolosuhteiden reaaliaikaiseen seurantaan.

Oivallus: 5G:n nousu lis
