EDFA

EDFA:n keskeiset komponentit

1. Erbiumilla seostettu kuitu (EDF):

EDFA:n sydän on erbiumilla seostettu kuitu, joka sisältää erbiumioneja (Er3+) silikalasimatriisiin upotettuna. Kun optiset signaalit kulkevat tämän seostetun kuidun läpi, erbiumionit virittyvät ja lähettävät fotoneja, mikä vahvistaa signaalia tehokkaasti. EDF on EDFA:n vahvistusväliaine.

2. Pumppulaserdiodit:

Pumppulaserdiodeja käytetään virittämään erbiumionit EDF-kuidussa. Ne lähettävät korkean energian fotoneja tietyllä aallonpituudella (yleensä noin 980 nm tai 1480 nm), jotka vastaavat erbiumionien absorptiokaistoja. Näitä fotoneja käytetään erbiumionien "pumppaamiseen" eli energian antamiseen korkeammille energiatasoille.

3. Aallonpituusjakomultiplekseri (WDM):

WDM-komponenttia käytetään yhdistämään tulosignaali (vahvistettava signaali) ja pumppulaserdiodien signaalit erbiumilla seostettuun kuituun. Se varmistaa, että pumppuvalo kytkeytyy tehokkaasti EDF-kuituun virittämään erbiumionit.

4. Eristimet ja optiset suodattimet:

Eristimiä ja optisia suodattimia käytetään estämään takaisinheijastuksia ja erottamaan vahvistetut signaalit tulo- ja lähtösignaaleista. Ne varmistavat, että vahvistettu valo kulkee vain yhteen suuntaan EDFA:n sisällä ja että signaalikohinasuhde pysyy korkeana.

5. Optiset kytkimet ja liittimet:

Optisia kytkimiä ja liittimiä käytetään tulo- ja lähtökuitujen kytkemiseen EDFA:han. Tulosignaalit syötetään EDF-kuituun, ja vahvistetut lähtösignaalit kerätään EDFA:sta näiden komponenttien kautta.

EDFA:n sovellukset pitkän matkan optisissa verkoissa

Erbiumilla seostetut kuitvahvistimet (EDFA) ovat elintärkeitä komponentteja pitkän matkan optisissa verkoissa, sillä ne parantavat signaalin voimakkuutta pitkillä etäisyyksillä. Tässä neljä keskeistä sovellusta:

1. Signaalin regenerointi: EDFA:t vahvistavat optisia signaaleja kompensoiden signaalihäviötä pitkän matkan tiedonsiirrossa.

2. Aallonpituusjakomultipleksointi (WDM): EDFA:t vahvistavat useita aallonpituuksia samanaikaisesti mahdollistaen tehokkaan tiedonsiirron WDM-järjestelmissä.

3. Merikaapelijärjestelmät: EDFA:t vahvistavat signaaleja merenalaisissa valokuitukaapeleissa mahdollistaen maailmanlaajuisen datayhteyden.

4. Tietoliikenteen runkoverkko: Ne toimivat signaalitoistimina maanpäällisissä optisissa runkoverkoissa varmistaen tiedon eheyden valtavien etäisyyksien yli.

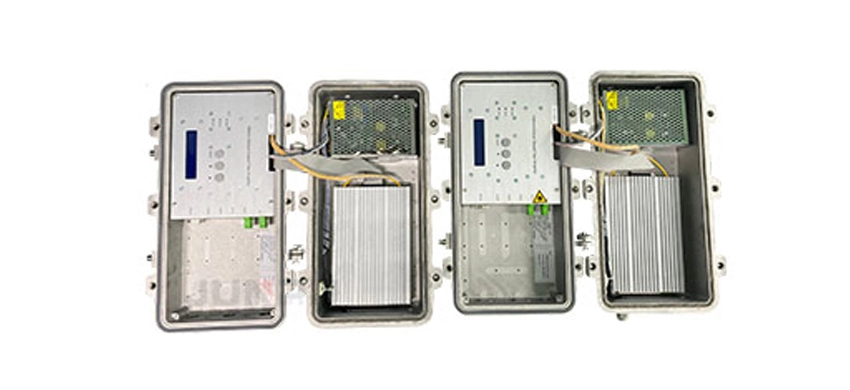

Integroidut EDFA + WDM -ratkaisut: FTTH-käyttöönoton yksinkertaistaminen

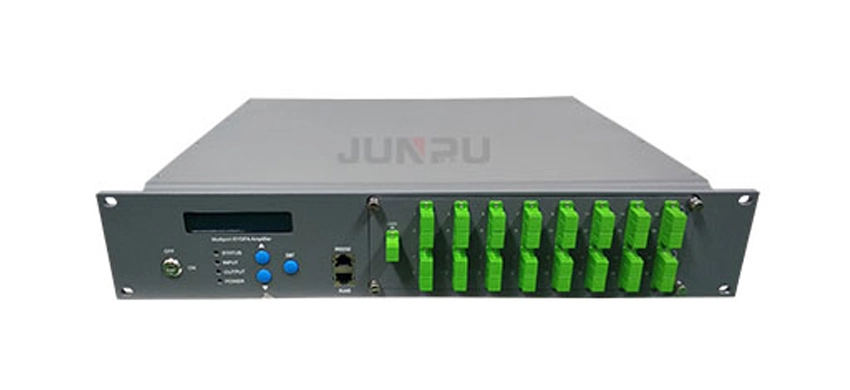

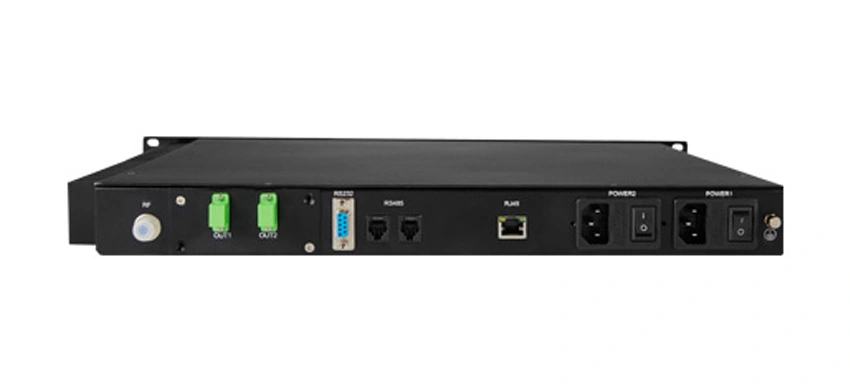

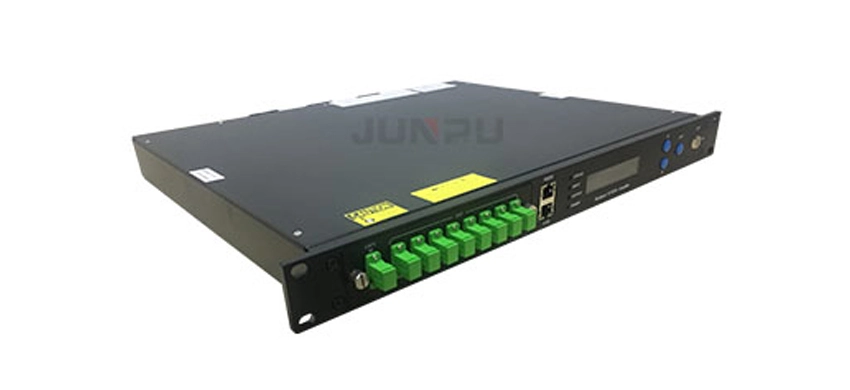

Vastatakseen triple-play-palveluiden (video, data ja puhe) kasvaviin vaatimuksiin JUNPU tarjoaa edistyneitä EDFA-laitteita, joihin on sisäänrakennettu WDM (aallonpituusjakomultiplekseri). Tämä integroitu ratkaisu mahdollistaa 1550 nm:n CATV-signaalin saumattoman yhdistämisen 1310 nm/1490 nm:n datasignaalien (OLT:lta) kanssa yhdessä 1RU:n telineyksikössä, toimittaen tehokkaan optisen signaalin suoraan käyttäjän kotiin.

Yksinkertaistettu verkkoarkkitehtuuri: Integroimalla WDM-suodattimet vahvistimen sisään poistamme ulkoisten optisten kytkinten ja monimutkaisten kytkentäkaapelointien tarpeen. Tämä vähentää merkittävästi päätelaitetilassa tarvittavaa tilaa ja yksinkertaistaa ylläpitoa.

Erinomainen signaalin eheys (pienempi lisäysvaimennus): Tehtaalla integroitu rakenne takaa huomattavasti pienemmän lisäysvaimennuksen verrattuna manuaalisiin ulkoisiin liitäntöihin. Tämä ylläpitää korkeinta mahdollista signaalikohinasuhdetta (CNR) varmistaen kristallinkirkkaan videolaadun jopa pitkien kuitulenkkien päässä.

Täysin yhteensopiva GPON/XGS-PON:in kanssa: JUNPU:n EDFA+WDM-sarja on erityisesti suunniteltu moderneihin kuitu-kotiin (FTTH) -verkkoihin. Se tarjoaa täydellisen videopäällekkäisratkaisun
