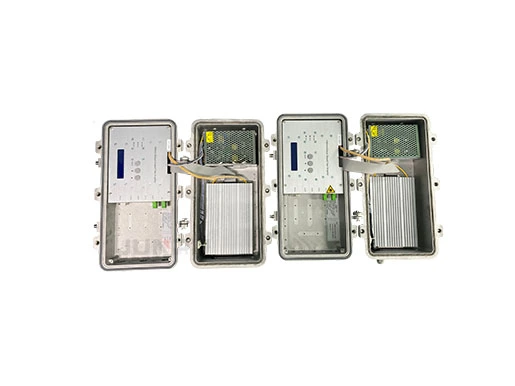

JP0110OEA EDFA on korkean suorituskyvyn erbiumilla seostettu kuituvahvistin, joka on suunniteltu optisiin viestintäjärjestelmiin. Sen kehittyneen vahvistusteknologian avulla se vahvistaa optisia signaaleja parantaakseen siirtoetäisyyksiä ja ylläpitääkseen signaalin eheyttä. Tämä EDFA tarjoaa alhaisen melutason ja korkean vahvistuksen, mikä antaa erinomaisen signaalin vahvistuksen pitkän matkan ja metropolin optisiin verkkoihin. Se on luotettava ratkaisu valokuituviestintäjärjestelmien kantaman ja kapasiteetin lisäämiseen.
Kaksoisjäähdytysjärjestelmä suojaa pumppulaseria pitkäaikaisessa käytössä.
RJ45 ja RS 232 -portti, SNMP-hallintajärjestelmä.
Hyvä vakaus, VFD näyttää käyttöolosuhteet, hyvä vikahälytysjärjestelmä.
JP0110OEA Ulkoilma-EDFA:n tärkeitä huomautuksia
Vältä lähtöön suoraan katsomista, älä katso lähtöä ilman suojausta.
Sammuta virta ennen kuin liität tai irrotat kytkentäkaapelin.
EDFA:lla on hyvin pieni vaikutus CSO:hin ja CTB:hen, mutta suuri vaikutus C/N:ään. Tulon optinen teho vaikuttaa C/N:ään. Korkea optinen tulo antaa korkeamman C/N:n. Katso alla olevat tiedot. Optisen tulon vähimmäisarvo tulee olla 4dBm.
C/N ja optinen tulo
Optinen tulo (dBm)
7
6
5
4
3
2
1
0
-1
-2
-3
C/N (dBm)
52,4
52,2
52,0
51,6
51,1
50,6
50,1
49,5
48,8
48,1
47,3
JP0110OEA Ulkoilma-EDFA:n yleisten ongelmien ratkaisu

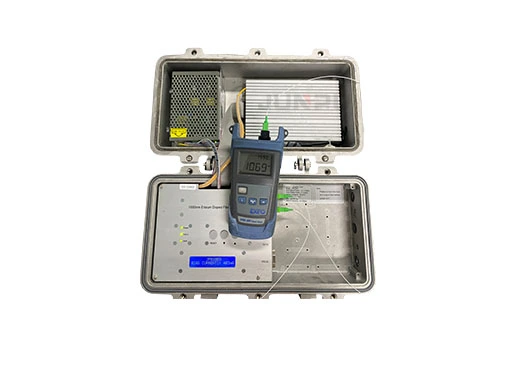

Näytöllä oleva EDFA:n näyttö näyttää pumppulaserin oikean lähdön, mutta testitulos lähdössä on alempi kuin näytetty, tarkista seuraavien vaiheiden mukaisesti.
Tarkista optinen mittari. EDFA:n korkean lähdön vuoksi älä käytä kiinalaista optista mittaria EDFA:n testaamiseen, suositeltava on EXFO.
Lähtösovitin on palanut.
Käyttäjä liittää ja irrottaa kytkentäkaapelia virran ollessa päällä, tämä polttaa lähtöpigtail-liittimen ja laskee lähtötehoa. Ratkaisu on liittää uusi pigtail-liitin.
Jotkut käyttäjät käyttävät huonolaatuista kytkentäkaapelia ja sen kuituydin on liian pitkä, liittämisen jälkeen se vahingoittaa pumppulaserin lähdön pigtailia. Tässä tilanteessa ensimmäisessä testissä lähtö on oikea, mutta toisella kerralla lähtö pienenee. Ratkaisu on myös liittää uusi pigtail-liitin.
Tulon aallonpituus poikkeaa paljon 1550nm:stä, tämä laskee sekä lähtöportin että näytön arvoa.
Liian matala tulo laskee sekä lähtöä että näytön arvoa.
JP0110OEA Ulkoilma-EDFA:n varotoimet
Ennen laitteen asennusta tai käyttöä lue käyttöohje huolellisesti.
EDFA:ta saavat huoltaa vain pätevät henkilöt.
Ennen lähettimen asennusta ja/tai käyttöä varmista, että lähetin on kunnolla maadoitettu.
EDFA:t ovat luokan III lasertuotteita. Muiden kuin tässä määriteltyjen säätimien, säätöjen ja menettelyjen käyttö voi johtaa vaaralliseen lasersäteilyaltistukseen.
JP0110OEA Ulkoilma-EDFA:n takuuehdot
EDFA:lla on YHDEN VUODEN rajoitettu takuu, joka alkaa ostopäivästä. Tarjoamme asiakkaillemme elinikäisen teknisen tuen. Jos takuu on päättynyt, korjauspalvelu veloittaa vain osista (tarvittaessa). Jos laite on palautettava huoltoon, ennen laitteen palauttamista huomioi seuraavaa:
Laitteen koteloon liimatun takuumerkin on oltava hyvässä kunnossa.
Mallinumeron, sarjanumeron ja ongelmat kuvaava selkeä ja luettava materiaali on toimitettava.
Pakkaa laite alkuperäispakkaukseensa. Jos alkuperäispakkausta ei ole enää saatavilla, pakkaa laite vähintään 3 tuuman iskunvaimennusmateriaaliin.
Palautettujen laitteiden toimituskulut on maksettava etukäteen ja ne on vakuutettava. Postiennakko- ja rahtilähetyksiä ei voida hyväksyä.
HUOM: Emme ota vastuuta vahingoista, jotka aiheutuvat palautettujen laitteiden virheellisestä pakkaamisesta.
Seuraavat tilanteet eivät kuulu takuun piiriin:
Laite ei toimi käyttäjän virheiden vuoksi.
Takuumerkkiä on muutettu, vahingoitettu ja/tai poistettu.
Ylivoimaisen esteen aiheuttamat vahingot.
Laitteeseen on tehty luvattomia muutoksia ja/tai korjauksia.
Muut käyttäjän virheistä johtuvat ongelmat.
Optisen tehon muunnos
mW
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
dBm
0,0
3,0
4,8
6,0
