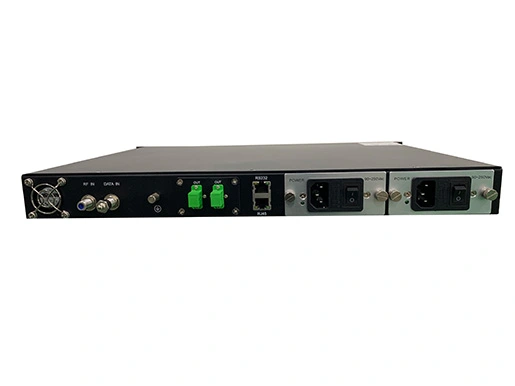

1550nm suoraan moduloitu lähetin, tukee 30 km:n etäisyyttä

Varsinaisen siirtoetäisyyden mukaan voidaan tehdä tarkka kompensointi 1 km:n askelin. Suurin kompensointietäisyys voi olla 50 km. Sitä käytetään pääasiassa laaja-alaisessa peitossa ja pitkän matkan pisteestä pisteeseen -siirrossa toissijaisessa kuituoptisessa verkossa. Se tarjoaa korkealaatuisen mutta edullisen ratkaisun triple play- ja FTTx-siirtojärjestelmien toteuttamiseen.

1550 nm:n suoramoduloidun lähettimen ominaisuudet, tukee 30 km:n etäisyyttä

• Siinä käytetään edistynyttä sähköistä dispersiokompensointitekniikkaa. Varsinaisen siirtoetäisyyden mukaan voidaan tehdä tarkka kompensointi 1 km:n askelin. Suurin kompensointietäisyys voi olla 50 km.

• Siinä käytetään alkuperäistä matalan kirskauden ja korkean lineaarisuuden DFB-laseria signaalilähteenä.

• Täydellinen esikorjauspiiri takaa CTB:n ja

CSO:n moitteettoman suorituskyvyn korkealla CNR-arvolla.

• Automaattinen vahvistuksen säätö (AGC) mahdollistaa vakaan lähdön eri RF-tulotasoilla.

• Eri verkkoja voidaan optimoida OMI-säädöllä.

• Täysin automaattinen kotelon lämpötilan säätö, älykkäät tuulettimet, tuulettimet käynnistyvät, kun kotelon lämpötila saavuttaa 30 ℃.

• Sisäänrakennettu kaksoisvaravirtalähde, hot plug ja automaattinen vaihto tuettu.

• Koko laitteen käyttöparametreja ohjataan mikroprosessorilla

ja etupaneelin LCD-tilanäytöllä on monia toimintoja, kuten lasertilan valvonta, parametrien näyttö, vikahälytys, verkonhallinta jne.; heti kun laserin käyttöparametrit poikkeavat ohjelmiston asettamasta sallitusta alueesta, järjestelmä hälyttää viipymättä.

• Vakio RJ45-liitäntä, tukee SNMP- ja WEB-etähallintaa.

Asennus

2.1 Valmistelut ennen asennusta

2.1.1 Tarkista laite, onko siinä selviä vaurioita.

2.1.2 Tarkista, että lisävarusteet ovat täydelliset ja laatukortit ovat mukana.

Jos ei, ota yhteyttä myyntiin tai jälleenmyyjään.

2.2 Asennus

2.2.1 Jätä laitteiden väliin noin 4,5 cm:n tila ilmanvaihtoa varten.

2.2.2 Varmista, että pistorasia toimii hyvin ja on hyvin maadoitettu; impedanssi ≤4 Ω; 220V verkkovirta kolmella johtimella, keskimmäinen tulee kytkeä maahan. Virheellinen maadoitus voi vahingoittaa laitetta tai vaikuttaa signaalin laatuun.

2.2.3 Varmista, että avain on käännetty OFF-asentoon ennen virtalähteen kytkemistä.

2.2.4 Pidä kuidun liitäntä puhtaana ennen kuidun liittämistä. Liittimeksi voidaan valita FC/APC tai SC/APC.

3. 2 Tärkeimmät tekniset parametrit
