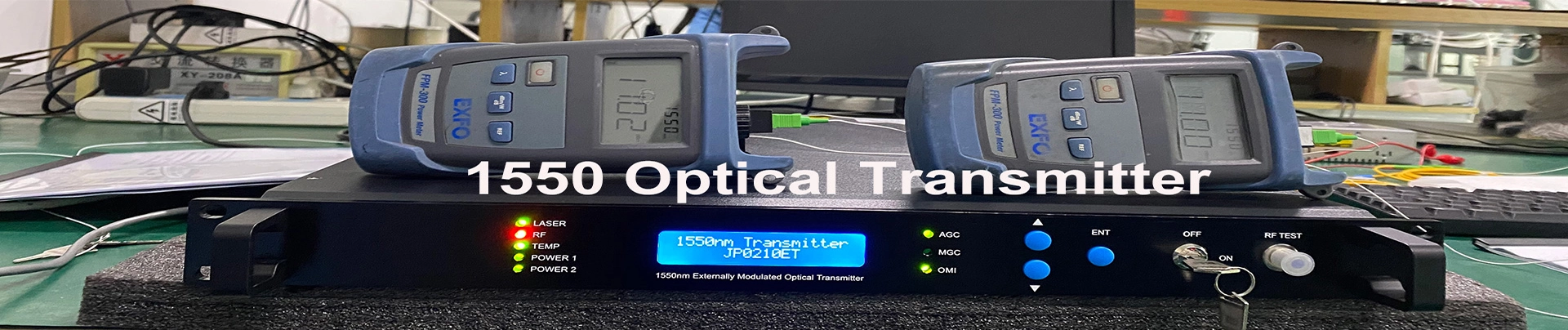

1550 nm optinen lähetin

1550 optinen lähetin on kuituoptisissa tietoliikennejärjestelmissä käytettävä laite, joka muuntaa sähköiset signaalit optisiksi signaaleiksi 1550 nm:n aallonpituudella.

1550-optisen lähettimen pääasiallinen tarkoitus on mahdollistaa datan pitkän matkan siirto valokuitukaapeleiden kautta muuttamalla sähköiset signaalit optisiksi signaaleiksi.

1550 optinen lähetin käyttää sähköistä tulosignaalia ja muuntaa sen optiseksi signaaliksi modulaatioksi kutsutun prosessin avulla. Optinen signaali lähetetään sitten valokuitukaapelin kautta.

1550-optisen lähettimen etuja ovat alhainen signaalihäviö, suuri datakapasiteetti, häiriönsieto ja kyky lähettää dataa pitkiä matkoja ilman toistimia.

Rutiinihuolto 1550-nanometrin optiselle lähettimelle sisältää tehotasojen ja aallonpituuden vakauden seurannan, löysien liitäntöjen tarkistamisen sekä laitteen pitämisen puhtaana pölystä ja roskista.

Tämä on ratkaiseva valinta, joka riippuu etäisyydestäsi, budjetistasi ja suorituskykyvaatimuksistasi:

1550nm suoramoduloitu laser (DML) -lähetin:

Toimintaperiaate: RF-signaali moduloi suoraan laserdiodin virtaa.

Paras: Kustannusherkkiin sovelluksiin, CATV-jakeluverkkoihin, RFoG-järjestelmiin ja enintään ~30-40 km etäisyyksille.

Edut: Alhaisempi 1550nm optisen lähettimen hinta, yksinkertaisempi rakenne, pienempi koko.

Haitat: Korkeampi chirp, joka voi rajoittaa lähetysetäisyyttä ja suorituskykyä tiheissä, pitkän matkan DWDM-järjestelmissä.

1550nm ulkoisesti moduloitu laser (EML) -lähetin:

Toimintaperiaate: Jatkuva-aaltoinen (CW) laser syöttää ulkoista LiNbO₃ (litiumniobaatti) -modulaattoria, jota sitten moduloidaan RF-signaalilla.

Paras: Pitkän matkan tietoliikenneverkkorunkoon (>80 km), DWDM/CWDM-järjestelmiin, sovelluksiin, jotka vaativat korkeinta CNR/CSO/CTB-suorituskykyä, ja joissa erittäin alhainen chirp on välttämätön.

Edut: Erinomainen lineaarisuus, erittäin alhainen chirp, mahdollistaa paljon pidemmät lähetysetäisyydet.

Haitat: Korkeammat alkuperäiset kustannukset, suurempi koko.

Yksinkertainen valintaopas:

Valitse DML tavalliseen CATV-jakeluun ja lyhyempiin linkkeihin, joissa budjetti on avainasemassa.

Valitse EML maksimaaliseen etäisyyteen, runkoverkkoihin tai kehittyneisiin moniaallonpituusjärjestelmiin.

Vakiokokoonpanossamme käytetään SC/APC-liittimiä, jotka takaavat pienen lisäysvaimennuksen ja erinomaisen paluuvaimennuksen, mikä on kriittistä heijastusten minimoimiseksi analogisissa CATV-järjestelmissä. Tarjoamme myös FC/APC-liittimiä vakiovaihtoehtona. OEM/ODM-palveluiden osalta voimme räätälöidä liitintyypin (esim. LC/APC, E2000) järjestelmävaatimustesi mukaisesti pyynnöstä.

1550nm optisen lähettimen hinta vaihtelee mallin, lähtötehon, modulaatiotyypin (suora vs. ulkoinen), porttien lukumäärän ja ominaisuuksien (esim. SNMP, kaksoisvirtalähde) mukaan. JUNPU tarjoaa kilpailukykyiset tukkuhinnat: suoramoduloidut mallit alkavat edullisemmista hinnoista budjettiverkkoihin, kun taas ulkoisesti moduloidut yksiköt ovat kalliimpia premium-pitkänmatkan suorituskyvylle.

Hinnat riippuvat tilausten määrästä, räätälöinnistä ja markkinatilanteesta. Tarkkoja tarjouksia, tietolomakkeita tai näytteitä varten ota yhteyttä projektiisi liittyvillä tiedoilla (kanavat, etäisyys, tehotarpeet) – tiimimme vastaa 24 tunnin kuluessa.

Integrointi on suoraviivaista pitkän matkan CATV-verkoissa:

Kytke 1550 optisen lähettimen lähtö (FC/APC tai SC/APC) EDFA-tuloon.

Käytä suuritehoista EDFA:ta (esim. JUNPU:n moniporttimallit) signaalin vahvistamiseen (vahvistus tyypillisesti 15–25 dB).

Lähetä vahvistettu valo yksimuotokuidun yli (SBS-kynnys säädettävissä lähettimestä epälineaarisuuksien välttämiseksi).

Etäkohteissa käytä optisia vastaanottimia tai muita EDFA:ita jakeluun.

Ulkoisesti moduloidut mallit loistavat tässä (ei chirp-ilmiötä, korkea SBS). Tämä kokoonpano tukee yli 100 km runkoyhteyksiä erinomaisella CNR:llä. JUNPU-lähettimet ja EDFA-yhdistelmät ovat plug-and-play – katso EDFA WDM PON -sivumme sopivista ratkaisuista tai pyydä integrointiopastusta.

1550nm on pitkän matkan CATV:n alan standardi, koska se omaa kuidun alhaisimman vaimennuksen (noin 0,2 dB/km). Vielä tärkeämpää on, että 1550nm signaalit voidaan vahvistaa optisesti EDFA:lla, mikä mahdollistaa signaalin jakamisen tuhansille solmupisteille suuren kaupungin alueella. 1310nm:ltä puuttuu tämä kustannustehokas vahvistusominaisuus suurten verkkojen osalta.

Kyllä. Uusimmat 1550 nm:n optiset lähettimemme tarjoavat jopa 1,2 GHz:n kaistanleveyden, mikä takaa täyden yhteensopivuuden DOCSIS 3.1 -standardin kanssa. Tämä varmistaa, että verkko on tulevaisuudenkestävä nopeaa laajakaistaa ja 4K/8K UHD-videopalveluja varten.
