Valokuitutietoliikennejärjestelmän keskeisten osien ymmärtäminen

Kuituoptisen viestintäjärjestelmän peruselementit muodostavat perustan nykyaikaiselle nopealle tiedonsiirrolle. Nämä kuituoptisen viestintäjärjestelmän ydinkomponentit — lähetin, kuitu, vastaanotin sekä tukevat osat, kuten vahvistimet ja multiplekserit — mahdollistavat salamannopean ja häiriöttömän viestinnän valtavien etäisyyksien yli.

Toisin kuin kuparipohjaiset järjestelmät, kuituoptiikka siirtää dataa valopulsseina tarjoten valtavan kaistanleveyden, minimaalisen häviön ja immuuniuuden EMI-häiriöille. Tämä opas purkaa jokaisen kuituoptisen viestintäkomponentin, selittää niiden toiminnot, kuinka ne integroituvat, ja tosielämän sovellukset. Junpu tarjoaa johtavana FTTH- ja CATV-ratkaisujen valmistajana luotettavia optisia viestintäkomponentteja kaapeleista jatkosuojakoteloihin. Olitpa sitten opiskelemassa, suunnittelemassa verkkoja tai hankkimassa osia, ymmärrä nämä perusteet rakentaaksesi tulevaisuuden kestäviä järjestelmiä.

Mikä on kuituoptinen viestintäjärjestelmä?

Kuituoptinen viestintäjärjestelmä käyttää ohuita lasi- tai muovisäikeitä, joita kutsutaan valokuiduiksi, datan siirtämiseen valopulsseina. Tämä tekniikka on nykyaikaisen televiestinnän selkäranka, tarjoamalla korkean kaistanleveyden, pienen signaalihäviön ja vastustuskyvyn häiritsevää sähkömagneettista häiriötä vastaan. Olitpa sitten suoratoistamassa elokuvia 4K-laadussa tai yhdistämässä datakeskuksia valtamerten yli, kuituoptiikka tekee sen ennennäkemättömällä tehokkuudella.

Miksi se on iso juttu: Verrattuna kuparikaapeleihin, jotka luottavat sähköisiin signaaleihin, kuituoptiikka käyttää valoa, tehden niistä nopeampia, turvallisempia ja vähemmän alttiita häiriöille. Ei ihme, että yritykset ja teleoperaattorit vannovat niiden nimeen pitkän matkan nopeassa viestinnässä.

Kuituoptisen viestintäjärjestelmän ydinkomponentit

Mennään järjestelmän ytimeen. Kuituoptisessa viestintäjärjestelmässä on kolme pääasiallista peruselementtiä — lähetin, kuitu ja vastaanotin — sekä muutama tuki pelaaja, jotka pitävät asiat sujuvana.

Optinen lähetin

Aja optista lähetintä aloituspisteenä. Se ottaa sähköiset signaalit (kuten videopuhelusi datan) ja muuntaa ne valopulsseiksi. Avainpelaaja tässä on valonlähde, joka on joko valoa emittoiva diodi (LED) tai laserdiodi.

· LEDit: Loistavat lyhyille etäisyyksille ja pienemmille datanopeuksille, kuten toimistoverkoissa tai lähiverkoissa (LAN). Ne ovat edullisia ja vähemmän herkkiä lämpötilan muutoksille.

· Laserdiodit: Täydelliset pitkän matkan nopeille tarpeille, kuten merenalaisille kaapeleille. Ne tuottavat tarkennetun säteen, mutta tarvitsevat tarkat olosuhteet toimiakseen taianomaisesti.

Lähettimeen kuuluu myös sähköinen ohjainpiiri, joka vahvistaa ja modulo signaalin vastaamaan valonlähdettä. Tämä varmistaa, että valopulssit kuljettavat dataasi tarkasti.

Oivallus: Valinta LEDien ja laserdiodien välillä tiivistyy projektisi laajuuteen. Pienelle yritysverkolle LEDit pitävät kustannukset alhaisina. Globaaleille televiestintäverkoille laserdiodit ovat varma valinta niiden tehon ja kantaman vuoksi.

Kuituoptinen kaapeli

Kuituoptinen kaapeli on valtatie, jolla valopulssit matkaavat. Se on tekniikan ihme, joka koostuu useista kerroksista:

· Ydin: Ohut lasi- tai muovikeskus, jossa valo kulkee.

· Kuori: Kerros ytimen ympärillä, joka heijastaa valon takaisin, käyttäen täydellistä sisäheijastusta pitääkseen signaalin vahvana.

· Puskuri/Pinnoite: Suojaa kuitua fyysisiltä vaurioilta ja kosteudelta.

· Vaippa: Ulompi kerros, suojaa kaapelia ympäristön kulumiselta.

Kuitutyypit:

· Yksimuotokuitu: Pieni ydin (8-10 mikronia), ihanteellinen pitkille etäisyyksille minimaalisella signaalihäviöllä. Käytetään televiestinnän runkoverkoissa.

· Monimuotokuitu: Suurempi ydin (50-62.5 mikronia), sopii lyhyemmille etäisyyksille, kuten datakeskuksille suuremman dispersion vuoksi.

Oivallus: Yksimuotokuidut ovat kalliimpia, mutta lyömättömiä pitkän matkan viestintään, kun taas monimuotokuidut ovat kustannustehokkaita lyhyemmille matkoille, kuten kampusverkoille.

Optinen vastaanotin

Optinen vastaanotin on maaliviiva, siepata valopulssit ja muuntaa ne takaisin sähköisiksi signaaleiksi. Sen tähtikomponentti on valoilmaisin, yleensä fotodiodi (kuten PN- tai avalanche-fotodiodi), joka havaitsee valon ja tuottaa sähkövirran.

· Tärkeimmät osat:

Valoilmaisin: Muuntaa valon sähköiseksi signaaliksi.

Transimpedanssivahvistin (TIA): Vahvistaa heikon signaalin selkeyden vuoksi.

Signaalinkäsittely-yksikkö: Purkaa signaalin, jotta laitteesi (kuten puhelin tai tietokone) voi käyttää sitä.

Vastaanottimien on oltava riittävän herkkiä sieppaamaan heikot signaalit pitkien matkojen jälkeen ja riittävän nopeita käsittelemään nopeaa dataa.

Oivallus: Avalanche-fotodiodit ovat kalliimpia, mutta tarjoavat erinomaisen herkkyyden pitkän matkan järjestelmiin, kun taas PN-fotodiodit ovat budjettiystävällinen valinta lyhyemmille asennuksille.

Kuituoptisen viestintäjärjestelmän tukikomponentit

Ydinkomponentit saavat paljon apua tukipelaajilta. Nämä ylimääräiset optiset viestintäkomponentit ovat olennaisia järjestelmän suorituskyvylle ja joustavuudelle:

· Liittimet: Varmistavat kuidun tarkan kohdistuksen signaalihäviön minimoimiseksi (esim. SC, LC, ST-liittimet).

· Optiset vahvistimet: Vahvistavat valosignaaleja pitkien matkojen yli muuntamatta niitä sähköisiksi signaaleiksi. Erbiumilla seostetut kuituvahvistimet (EDFA) ovat suosittu valinta.

· Multiplekserit: Yhdistävät useita signaaleja yhteen kuituun käyttäen tekniikoita, kuten aallonpituusjakoista multipleksointia (WDM).

· Jatkokset: Yhdistävät kuidut saumattomasti joko mekaanisesti tai sulatusjatkoksin.

Oivallus: Optiset vahvistimet, kuten EDFA:t, ovat kustannustehokas tapa pidentää signaalin kantamaa ilman kalliita toistimia, tehden niistä kriittisiä maailmanlaajuisille verkoille.

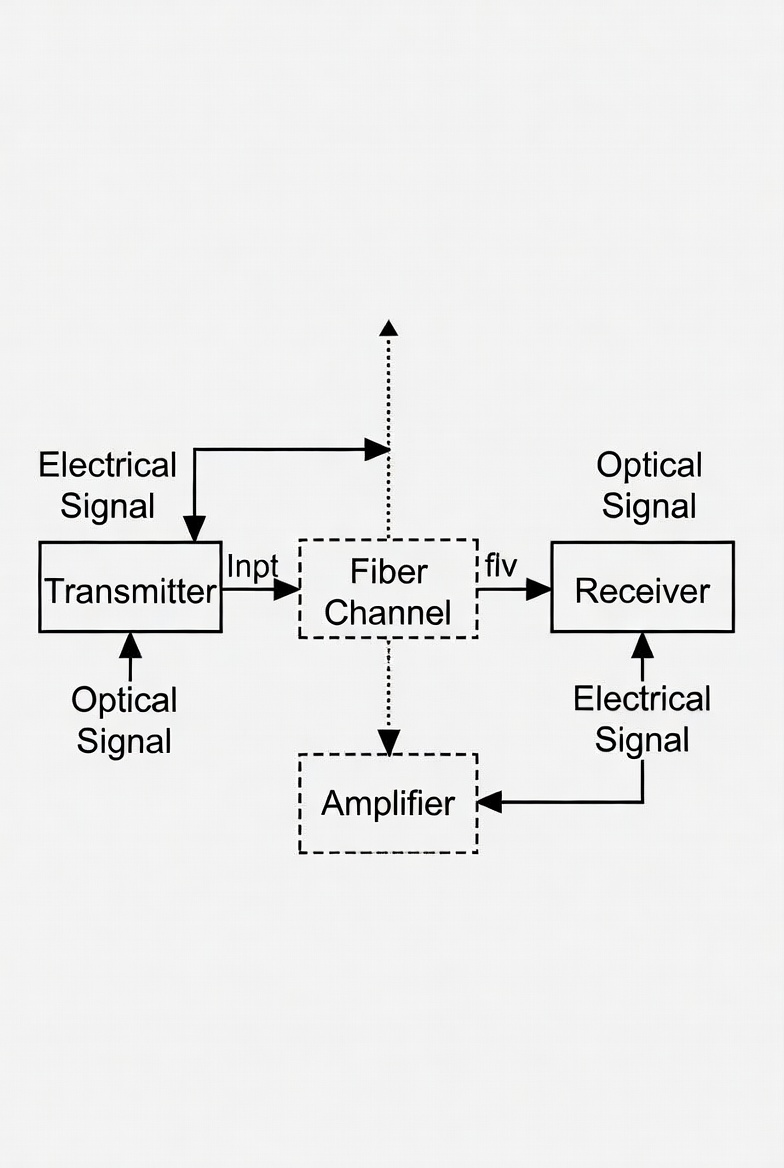

Kuituoptisen viestintäjärjestelmän lohkokaavio

Visualisoidaksesi, kuinka kuituoptisen viestintäjärjestelmän peruselementit ovat vuorovaikutuksessa, tässä on vakio lohkokaavio, joka havainnollistaa täydellisen signaalivirran lähteestä määränpäähän.

Lohkokaavion kuvaus

Tyypillinen kuituoptisen viestintäjärjestelmän lohkokaavio sisältää seuraavat peräkkäiset vaiheet:

Tietolähde → Tarjoaa alkuperäisen datan (ääni, video, teksti jne.) sähköisenä signaalina.

Kooderi / Modulaattori → Koodaa datan (esim. digitaalinen koodaus tai analoginen modulaatio) ja valmistaa sen lähetystä varten.

Lähetin (Sähkö-opto-muunnin - E/O) → Muuntaa sähköisen signaalin optisiksi pulsseiksi käyttäen valonlähdettä (LED tai laserdiodi) modulaatiopiirin ohjaamana.

Kuitukanava (Kuituoptinen kaapeli) → Lähettää valopulssit pitkien matkojen yli minimaalisella häviöllä, kiitos täydellisen sisäheijastuksen ytimessä ja kuoressa.

Optinen vahvistin (Valinnainen) → Vahvistaa heikentynyttä optista signaalia pitkän matkan lähetyksessä (esim. käyttäen erbiumilla seostettua kuituvahvistinta - EDFA) muuntamatta sitä takaisin sähköiseen muotoon.

Vastaanotin (Opto-sähkö-muunnin - O/E) → Havaitsee saapuvat valopulssit valoilmaisimella (PIN- tai APD-fotodiodi), vahvistaa heikon sähköisen signaalin ja palauttaa sen.

Dekooderi / Signaalinkäsittely → Purkaa ja käsittelee sähköisen signaalin palauttaakseen alkuperäisen tiedon.

Lähtö / Määränpää → Toimittaa datan loppukäyttäjälle tai -laitteelle (esim. tietokone, televisio, puhelin).

Kuinka nämä komponentit toimivat yhdessä

Kuvittele kuituoptinen järjestelmä viestikilpailuna. Tämä prosessi kuvaa optisen siirtojärjestelmän pääkomponentit.

1. Optinen lähetin ottaa datasi (sano vaikka videoon) ja muuntaa sen valopulsseiksi.

2. Kuituoptinen kaapeli kuljettaa nämä pulssit kilometrien yli, ja kuori pitää valon radalla täydellisen sisäheijastuksen avulla.

3. Optinen vastaanotin sieppaa valon ja muuntaa sen takaisin sähköiseksi signaaliksi laitteesi käsiteltäväksi.

Tukikomponentit, kuten liittimet ja vahvistimet, varmistavat, että signaali pysyy vahvana ja selkeänä, jopa tuhansien kilometrien yli.

Kuituoptisten viestintäjärjestelmien sovellukset

Kuituoptiikka on kaikkialla, ja se pyörittää maailmaamme hiljaa:

· Televiestintä: Nopea internet, puhelinlinjat ja kaapeli-tv luottavat kuidun kaistanleveyteen.

· Datakeskukset: Monimuotokuidut yhdistävät palvelimia salamannopeaa tiedonsiirtoa varten.

· Lääketiede: Kuidut mahdollistavat ei-invasiivisen kuvantamisen työkaluissa, kuten endosko
