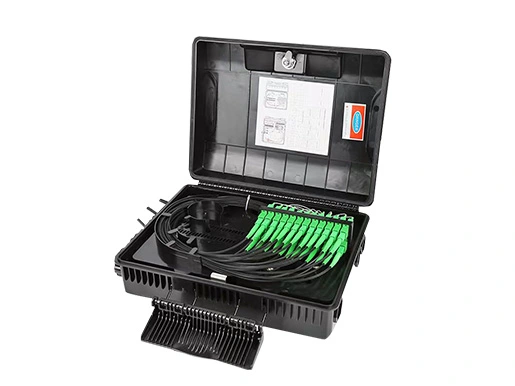

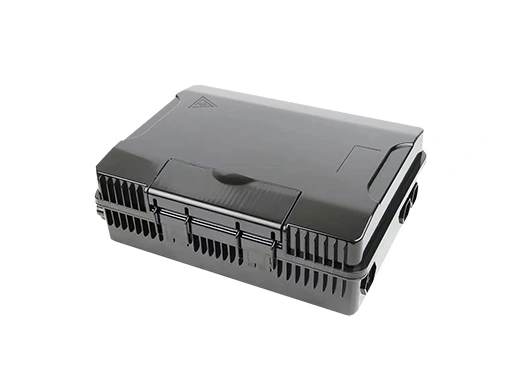

24-kuituinen kuitujakotilaatikko

   24-ytimen kuitujakokaapin ominaisuudet

• Kokonaan suljettu rakenne.

• Materiaali: PC+ABS, kosteuden-, veden-, pölyn- ja ikääntymisenkestävä, suojausluokka IP66 asti.

• Syöttö- ja jakokaapeleiden kiinnitys, kuitujen jatkaminen, kiinnitys, säilytys, jakelu jne. kaikki yhdessä.

• Kaapelit, jatko- ja kytkentäjohdot kulkevat omia reittejään häiritsemättä toisiaan, kasettityyppinen SC-adapteriasennus, helppo huollettavuus.

• Jakelupaneli voidaan kääntää ylös, syöttökaapeli voidaan asentaa kupiliitostavalla, helppo huoltaa ja asentaa.

• Kaappi voidaan asentaa seinä- tai pylväsasenteisena, sopii sekä sisä- että ulkokäyttöön.




  24-ytimen kuitujakokaapin tekniset tiedot

• Ympäristövaatimukset

  Käyttölämpötila: -40 °C – +85 °C

  Suhteellinen kosteus: ≤85 % (+30 °C)

  Ilmanpaine: 70 KPa – 106 Kpa

• Tärkeimmät tekniset tiedot

  Lisäyshäviö: ≤0,2 dB

  UPC-paluuhäviö: ≥50 dB

  APC-paluuhäviö: ≥60 dB

  Kytkentä- ja irrotuskertojen kesto: >1000 kertaa

• Ukkossuojauksen tekniset tiedot

  Maadoituslaite on eristetty kaapista, ja eristysresistanssi on alle 2 MΩ/500 V (DC);

  IR≥2 MΩ/500 V

  Maadoituslaitteen ja kaapin välinen kestojännite on vähintään 3000 V (DC)/min, ei läpilyöntiä, ei valokaarta; U≥3000 V




  24-ytimen kuitujakokaapin kokoonpanotaulukko

Taulukko 1 Malli ja kokoonpano

                Kuva 1 Laatikon koko                                                                           Kuva 2 Laatikon koko

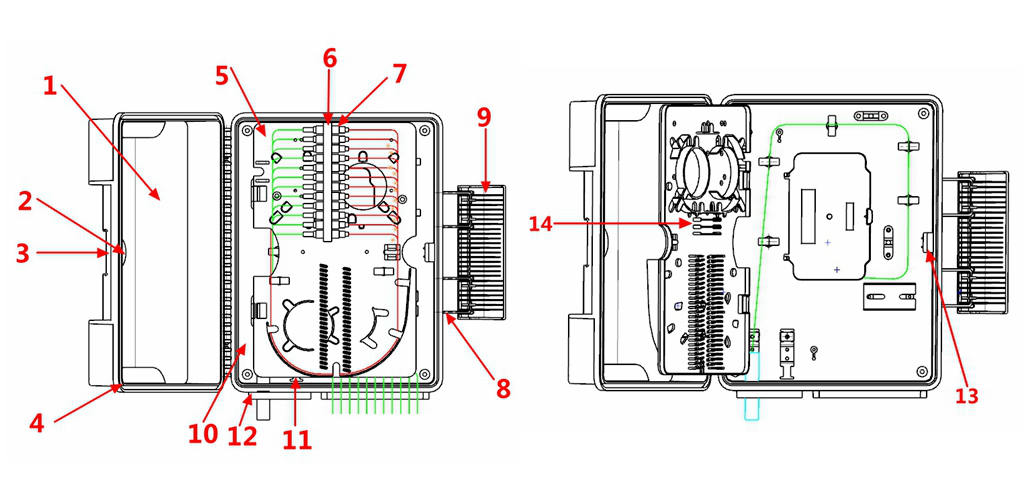

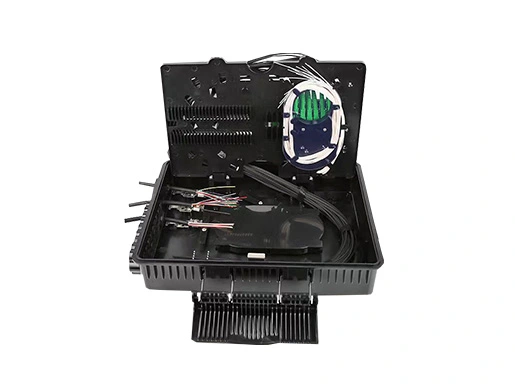

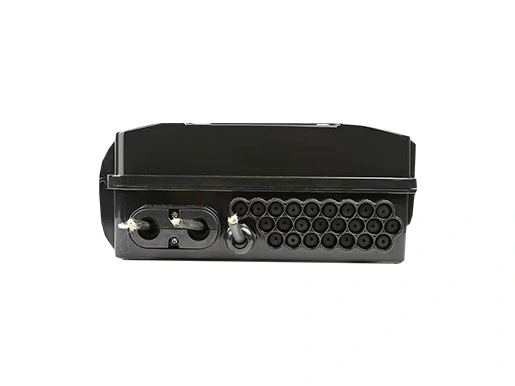

Tuotteen kaapelitavat

1. Kansi; 2. Lukituspinnoite; 3. Lukko; 4. Tiiviste; 5. Jatkospaneeli; 6. Adapterin pidike; 7. Adapteri; 8. Kannen lukitusliitos; 9. Kannen lukituspidike; 10. Pohja; 11. Kaapelin vahvistuskerros; 12. Kaapelin sisääntulo; 13. Lukituspaneeli; 14. PLC-asennuspaikka

Asennus

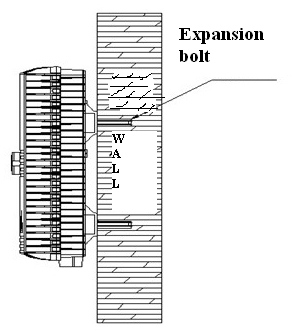

 1. Seinäasennus

Poraa 4 reikää seinään taulukon 1 koon mukaan, aseta laajennuspultti Φ7.5*40, aseta laatikko reikien kohdalle ja kiristä pultilla.

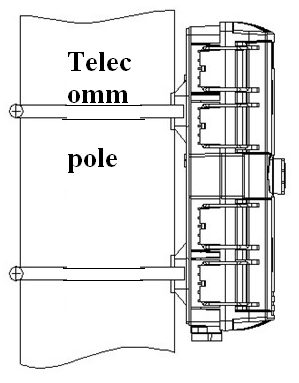

2. Pylväsasennus

     Kiinnitä 1 sarja helppoja pylväsrenkaita telekommunikaatiopylvääseen.

                 Kuva 5 Seinäasennus                                                                                   Kuva 5 Pylväsrenkaan asennus
