ADSS-48F ADSS-valokuitukaapeli myynnissä, hinta

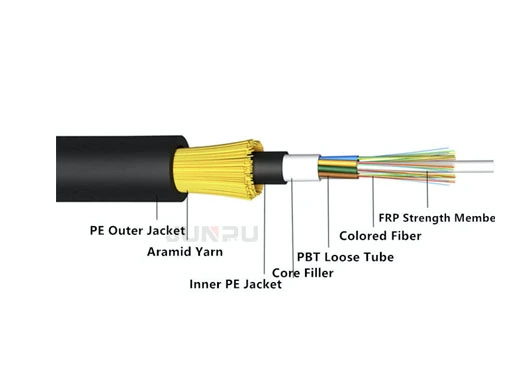

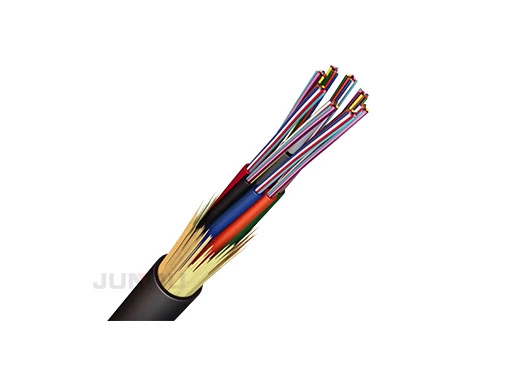

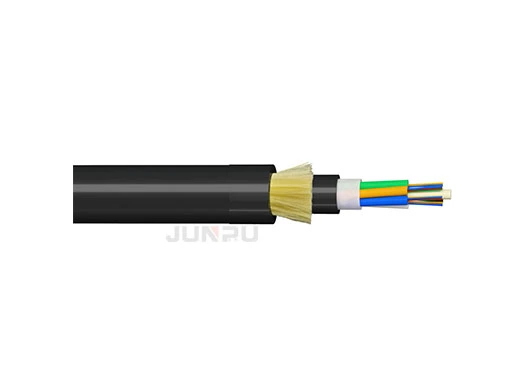

ADSS-kaapeli on löyhäputkikierretty. Kuidut, 250 μm, on sijoitettu korkean moduulin muovista valmistettuun löyhään putkeen. Putket on täytetty vedenkestävällä täyteaineella. Putket (ja täyteaineet) on kierretty FRP:n (kuituvahvistettu muovi) ympärille ei-metalliseksi keskuslujitteeksi tiiviiksi ja pyöreäksi kaapelisydämeksi. Kaapelisydämen täyttämisen jälkeen täyteaineella se peitetään ohuella PE:stä (polyeteeni) valmistetulla sisävaipalla. Kun sisävaipan päälle on asetettu kerros aramidilankoja lujitteeksi, kaapeli viimeistellään PE- tai AT (jälki- tai valokaarenkestävä) -ulkovaipalla.

PYYDÄ TARJOUS About ADSS-48F ADSS-valokuitukaapeli

ADSS-48F ADSS-valokuitukaapeli Spesifikaation lataus

ADSS-48F ADSS-valokuitukaapelin tekniset tiedot

1	Keskusvahvistin		FRP
2	Kuituelementti	Löysä putki	PBT
		Kuitu	48 yksimuotokuitua	G652D
		Kuitumäärä	12 kpl kuituja × 4 löysää putkea
		Kuidun väri	Sininen, oranssi, vihreä, ruskea, harmaa, valkoinen, punainen, musta
		Löysän putken väri	Sininen, oranssi, vihreä, ruskea, harmaa, valkoinen
		Täyte (kuitugeeli)	Tiksotrooppinen geeli
3	Vedenestojärjestelmä		Vedenestolanka
4	Vedenestojärjestelmä		Vedenestoteippi
5	Vahvistin		Kevaarilangat
6	Repäisyrihma		1 kpl
7	Ulkovaippa		PE	10,3+/-0,5
Tekninen tietolomake
Ominaisuus			Yksikkö	Arvo
Kaapelin vakiopaino			kg/km	80
Nimellinen murtolujuus (RTS)			N	4200
Suurin sallittu veto (MAT)			N	1600
Päivittäinen käyttövoima (EDS)			N	1050
Min. taivutussäde		Lyhytaikainen	mm	20D
		Pitkäaikainen	mm	10D
Puristuskestävyys		Lyhytaikainen	N/100mm	1000
		Pitkäaikainen	N/100mm	300
Soveltuva jännitetaso			Enintään 35 kV
Jänneväli			m	100
Soveltuvat sääolosuhteet			Maks. tuulen nopeus: 25 m/s, ei jäätä
Käyttö-		Käytössä tai varastoituna	℃	-40℃–+70℃
lämpötila		Asennettaessa	℃	-10℃–+50℃
Kuidun vaimennuskerroin kaapelissa			dB/km (1310 nm)	≤0,36 dB/km
			dB/km (1550 nm)	≤0,22 dB/km

ADSS-48F ADSS-valokuitukaapelin ominaisuudet

Voidaan asentaa katkaisematta virtaa
Erinomainen AT-suorituskyky, AT-vaipan suurin vaihtojännite käyttöpisteessä voi olla 25 kV
Pieni paino ja halkaisija vähentävät jään ja tuulen aiheuttamaa kuormitusta sekä pylväiden ja tukien kuormitusta
Suuret jännevälit, suurin jänneväli on yli 1000 m
Hyvä vetolujuus- ja lämpötilankestävyys
Suunniteltu käyttöikä on 30 vuotta

ADSS-48F ADSS-valokuitukaapelin sovellukset

ADSS-kaapelin suunnittelussa otetaan täysin huomioon ilmajohtojen todellinen tila. Alle 110 kV:n ilmajohdoissa käytetään PE-ulkovaipaa. Vähintään 110 kV:n ilmajohdoissa käytetään AT-ulkovaipaa. Aramidimäärän ja punontaprosessin huolellinen suunnittelu mahdollistaa eripituisten jännevälien vaatimusten täyttämisen.
