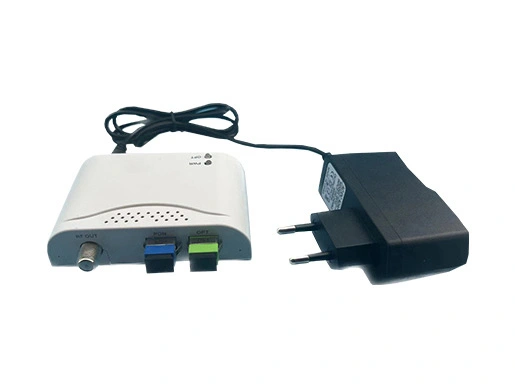

FTTH korkean tason optinen vastaanotin 01

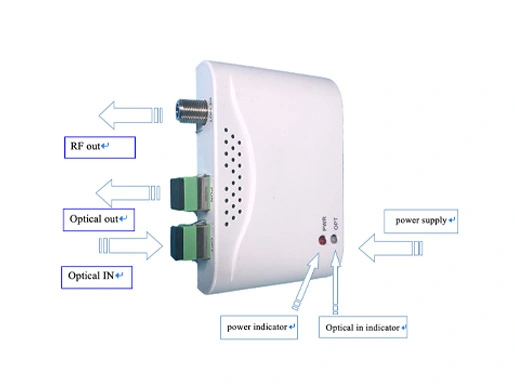

ftth korkean tason optinen vastaanotin 02

FTTH-optinen vastaanotin on suunniteltu erityisesti CATV FTTH -verkkoa varten. Sen pääominaisuuksia ovat alhainen virrankulutus, AGC-optinen vakiotasolähtö, pieni koko ja korkea luotettavuus. Alumiiniseoskuori, sisäänrakennettu optinen AGC-piiri, kompakti rakenne ja ulkoinen modulaarinen virtalähde tekevät asennuksesta ja virityksestä erittäin kätevää. Se on ihanteellinen tuote FTTH CATV -verkon rakentamiseen.

PYYDÄ TARJOUS About FTTH korkean tason optinen vastaanotin

FTTH korkean tason optinen vastaanotin Spesifikaation lataus

Tekniset tiedot FTTH-korkeatasoiselle optiselle vastaanottimelle

Nimike	Yksikkö	Parametri	Lisätieto
Malli		--
Optinen aallonpituus	nm	1310/1490/1550nm
Optinen tulotehoalue	(dBm)	0~ -12	Analogi-TV
Optinen tulotehoalue	(dBm)	0~ -18	Digi-TV
Optisen lähdön paluuvaimennus	(dB)	≥45
Kaistanleveys (MHz)	MHz	47~1218
Tasaisuus (dB)	dB	±0.75
RF-lähtötaso	(dBµV)	≥78	Pin:-15~+0dBm
AGC-ohjausalue	(dBm)	0~-15
AGC-luonne (dB)	dB	≤±0.5	Pin:-10~+0dBm
Lähtöheijastusvaimennus	(dB)	≥14	47-1000MHz
Lähtöimpedanssi	(Ω)	75
MER	dB	>36	Pin:-15~+0dBm
MER	dB	>28	Pin:-22dBm
BER	dB	<1.0E-9	Pin:-15-+0dBm
BER	dB	<1.0E-9	Pin:-22dBm
CNR (dB)	dB	≥51	Pin=-2dBm
CTB (dB)	dB	≥65	Pin=-2dBm
CSO (dB)	dB	≥62	Pin=-2dBm
Virtalähde(V)	V	+5VDC	OR21W
Virtalähde(V)	V	+5VDC
Virrankulutus	W	≤2(250mA)	+5VDC
Käyttölämpötila	(℃)	-20~+60
Mitat	mm	876822

FTTH-korkeatasoisen optisen vastaanottimen ominaisuudet

Käyttää GaAs-moduulia RF-vahvistusmoduulina, optinen vastaanottoalue digitaaliselle signaalille voi olla -23dBm ja analogiselle signaalille -15dBm.
AGC-ohjausalue 0~-10dBm, lähtötaso pysyy muuttumattomana.
Pienen kulutuksen suunnittelu ja kokonaiskulutus ≤2w, korkealuotettava hakkurivirtalähde optisella tarkastuspiirillä.
Lähtötasoa voidaan säätää alueella 0-18dB, lähtötaso yli 78dBµV.

Tilausohjeet FTTH-korkeatasoiselle optiselle vastaanottimelle

W: WDM:n kanssa,
WF: Suodattimen kanssa, vastaanottaa vain 1550nm.
Liittimet: SA:SC/APC;FA:FC/APC;SP :SC/PC;FP:FC/PC, räätälöity.
