JPXP86RRW Aktiivinen optinen vastaanotin myytävänä, hinta

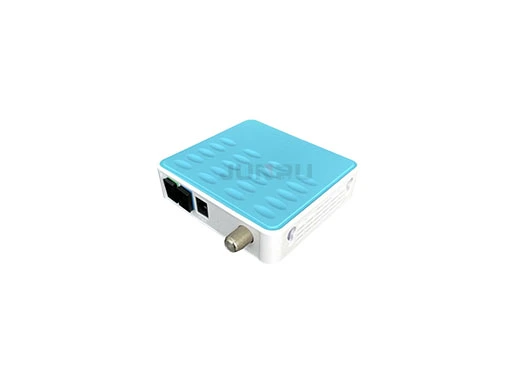

Solmu on pieni sisätilojen optinen vastaanotin, joka on rakennettu WDM-tekniikalla ja suunniteltu FTTP/FTTH-siirtosovelluksiin. Se tarjoaa erinomaiset taajuus- ja säröominaisuudet yhdistettynä matalaan kohinaan, korkeaan RF-lähtötehoon ja alhaiseen virrankulutukseen. Se on varustettu yksimuotokuitupigtaililla ja se on saatavana eri liitinvaihtoehdoilla.

PYYDÄ TARJOUS About JPXP86RRW aktiivinen optinen vastaanotin

JPXP86RRW aktiivinen optinen vastaanotin Spesifikaation lataus

JPXP86RRW-aktiivisen optisen vastaanottimen tekniset tiedot

Kohta	Kuvaus	Arvo	Yksikkö	Ehdot / Huomautukset
	Optiset tekniset tiedot (eteenpäin suuntautuva reitti)
1	Aallonpituus	1550/1490/1310	nm	Com-portti
1	Aallonpituus	1490/1310	nm	ONT:lle
2	Optisen tehon tulualue	-18～+2	dBm
	Optisen tehon tulualue	-18～+2	dBm
3	AGC-alue	-2～-12	dBm
4	Optisen tulon paluuhäviö	≥45	dB
	RF-tekniset tiedot (eteenpäin suuntautuva reitti)
4	Kaistanleveys	47～1003	MHz
5	Tasaisuus	±1,0	dB	47～1003MHz, lämpötilassa 25 °C
6	Kallistus	0~2,0	dB	47～1003MHz, lämpötilassa 25 °C
7	Lämpötilavakaus	±1,5	dB	Käyttölämpötila-alueella (-25 ~ +65 °C)
8	Lähtötaso	75±2	dBuV	-15dBm optinen tuloteho, analoginen kanava, modulaatio 4,0 % per kanava, testattu 860MHz:ssä, lämpötilassa 25 °C
9	Impedanssi	75	Ohm
10	Paluuhäviö (47～1000MHz)	≥12	dB	Lämpötilassa 25 °C
11	MER	≥30	dB	-15~-5dBm optinen tuloteho
11	MER	≥24	dB	-20~-16, optinen tuloteho
12	Teho	< 1,0	W
	Ympäristöparametrit
13	Käyttölämpötila	-25～65	°C
14	Säilytyslämpötila	-40～70	°C
15	Säilytyskosteus	≤95	％	Ei kondensoitumista
	Käyttöliittymä
16	Optisen liittimen tyyppi	SC/APC in,		SC Valinnainen,
16	Optisen liittimen tyyppi	SC/PC out		Katso kuva 4 ja 5
17	Virtalähde	DC5V/0,5A		Ulkoinen sovitin, katso kuva 3
18	RF-lähtö	RG6-liitin		Valinnainen,
18	RF-lähtö	1 tai 2 porttia		Katso kuva 1 ja 2
19	Optinen ilmaisin	Palaa punaisena tai		Optinen teho <-16dBm, punainen

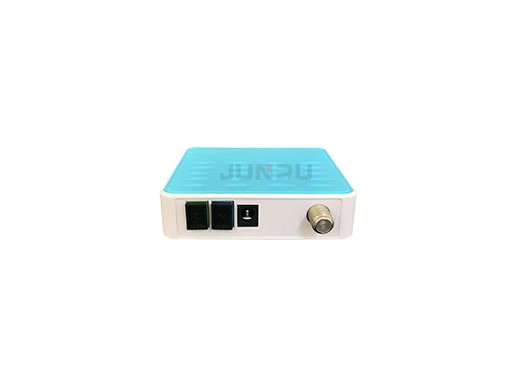

JPXP86RRW-aktiivisen optisen vastaanottimen kuvaus

Nro	Liitäntä	Kuvaus
1	RF OUT	RF OUT1 F-liitin
2	RF OUT	RF OUT2 valinnainen
3	PWR	Virtasovittimen portti
4	PON	1490/1310nm dataliitäntä SC/PC
5	Optinen tulo	1550/1490/1310nm optinen tulo SC/APC
