JP10RW Passiivinen optinen vastaanotin myytävänä, hinta

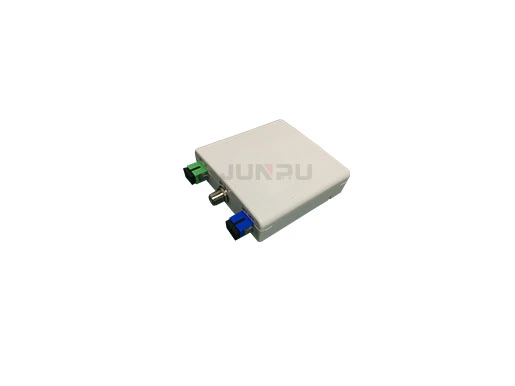

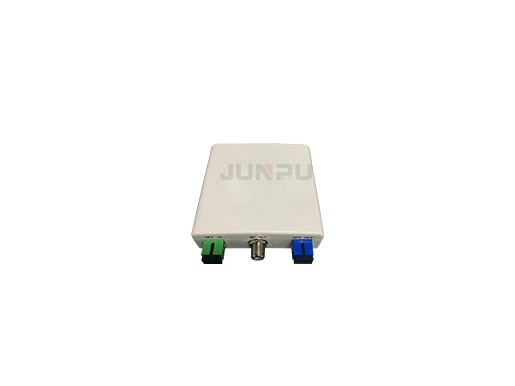

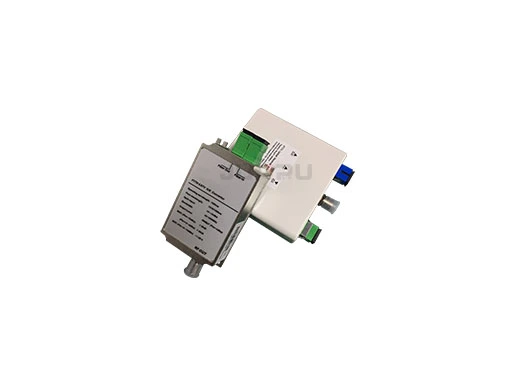

JP10RW on passiivinen optinen vastaanotin, jolla on korkea herkkyys. Se pystyy vastaanottamaan optisten kuitujen kautta lähetettyjä signaaleja ja muuttamaan ne sähköisiksi signaaleiksi. Se sopii datakeskuksiin ja valokuituviestintäverkkoihin.

PYYDÄ TARJOUS About JP10RW passiivinen optinen vastaanotin

JP10RW passiivinen optinen vastaanotin Spesifikaation lataus

JP10RW:n tekniset tiedot

Nro Ominaisuus		Yksikkö	Kuvaus	Huomautus
Asiakasliitäntä
1	RF-liitin		75Ω "F" -liitin	Yhdysvaltalainen standardi
2	Optinen tuloliitin		SC/APC
	Optinen lähtöliitin		SC/PC
3	DC-virtalähde		DC-sovitin
Optinen parametri
4	Optinen tuloteho	dBm	-20 ~ +2
5	Optinen paluuvaimennus	dB	15 (min), 45 (tyyp.)
6	Käyttöaallonpituus (Rx)	nm	1100 - 1600
7	Vasteherkkyys	A/W	>0,9
	Asennusvaimennus	dB	0,4 (tyyp.), 0,6 (maks.)
	Läpäisyaallonpituus	nm	1310/1490
	Eristys	dB	35 (min)
8	Kuitutyyppi		SM 9/125 µm -yksimuotokuitu
RF-parametri
9	Taajuusalue	MHz	40 ~ 1002
10	Kaistan tasaisuus	dB	< ±1
12	Lähtötaso (AGC)	dBµV	83	Muokattavissa enintään 104 dBµV:n lähtötasoon
	Optinen AGC-alue	dBm	-13 ~ -2
	RF-vahvistusalue	dB	22
13	Lähtöimpedanssi	Ohmia	75

JP10RW:n ominaisuudet

Analoginen TV ja digitaalinen TV – FTTX O-E-muunninsovellukset.
Korkea lineaarisuus, alhainen särö ja laaja optinen tehon AGC-alue (-13 dBm – -2 dBm).
Laaja käyttöoptinen tuloalue 2 – -20 dBm aallonpituusalueella 1100 – 1600 nm.
Valinnainen optinen tehotulo -2 – 1 dBm RF-lähtötehon suorituskyvylle.
-13 – -2 dBm optinen tulo, RF-lähtö: +83 dBµV kanavaa kohti 3,5 %:n OMI:llä (22 dBmV modulaatiotulo).
Täysi taajuusalue 40–1002 MHz CATV:llä, pieni joustava asennus ja virtalähde linjalla.
Mallisarja TX1000AF tarjoaa 40–1002 MHz:n kaistanleveyden, erinomaisen heikkovalonvahvistimen ja vahvistuksen säätöyksikön, teollisuuden 8-bittisen ohjausyksikön, kätevän liitännän ja sovelluksen loppuasiakkaille.

TX1000AW WDM-sarjan optinen tulo sisältää alavirran eteenpäin suuntautuvan CATV-analogia- ja digitaalisignaalit aallonpituudella 1550 nm, alavirran Ethernet-dataa aallonpituudella 1490 nm ja ylävirran Ethernet-dataa aallonpituudella 1310 nm. Optinen lähtö läpäisee 1310 nm ja 1490 nm signaalit. 1550 nm aallonpituus menee valodiodiin ja vahvistetaan.
